649 提供壓力控制和流量計量。649取代了多個組件子組件，用于示例壓力控制器與單獨的流量計用于硅片背面冷卻等應用
系統(公約)。緊湊的649設計允許BWCS的尺寸和復雜性顯著降低。649系列壓力控制器包含一個電容壓力計、質量流量計、常閉比例計
控制閥和閉環控制電子元件。649控制壓力。壓力傳感器是Baratron®電容壓力計，帶滿量程
壓力范圍為10torr ~ 1000torr。Baratron電容壓力計-以其百分比而聞名
讀數的準確性，穩定性和分辨率-提供測量在較低的壓力和寬度
動態范圍比應變計傳感器。質量流量傳感器提供零流量測量的穩定性和準確性。
范圍從10 SCCM到5000 SCCM氮當量是可用的。

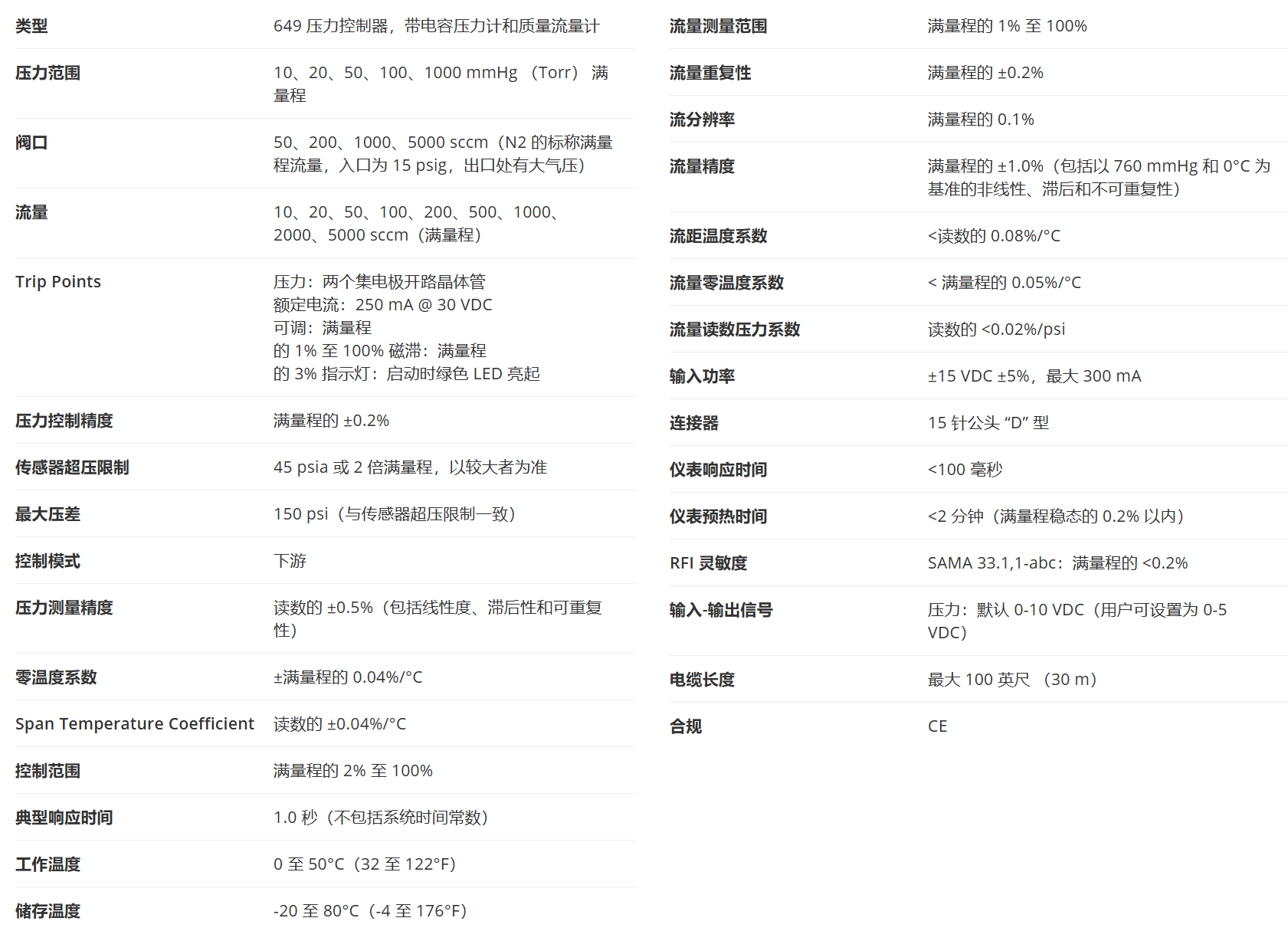

產品特性
649由±15 VDC供電，僅300 mA。的
默認壓力輸出和輸入控制信號為
清廉VDC。兩個行程點包括在649，與
LED狀態指示燈，用于簡單的開/關過程
限制。649的控制回路調諧參數是預設的
適用于典型的安裝條件，但可現場調節
適用于不同的工況和性能。的
比例和積分項的調整很簡單
旋轉開關，提供廣泛的動態控制范圍。
在649中，壓力傳感器監測壓力
在控制器的下游端進行控制。
實際壓力在電子學中與
壓力設定點信號。然后是一個適當?shù)男盘?br />
產生調節比例的控制閥帶來
實際壓力與所要求的設定值一致。
內部控制閥可以四個中的一個
節流孔允許在滿量程系統中進行壓力控制
低點從10 SCCM到5 slm。
